三一重工以“品质改变世界”为己任，独立设计、独立研制开发具有自主知识产权的SDC90K8型全液压集装箱空箱堆高机，整机性能先进，可靠性高，采用高档的配置，先进的电液控制系统，完备的安全保护系统，符合人体工程学的驾驶与操作系统。该产品在研制过程中吸收国外产品的精华，大胆创新（已申报6项技术专利），多项技术指标已达到或超达国外产品。特别是闭式静液压行走技术，在国内外同行业中率先采用，成为世界首台全液压集装箱空箱堆高机，其传动效率高，行走更灵活、舒适、节能，经济性和实用性更符合我国国情。使整机性能达到国际先进水平。
三一空箱堆高机具有堆码层数高（可达8层）、机动灵活，视野开阔，操作方便，稳定性好，适应性强等特点。是集装箱港口、码头、铁路和公路中转站等集装箱的装卸、转运及堆垛的优选设备。
参考图片：

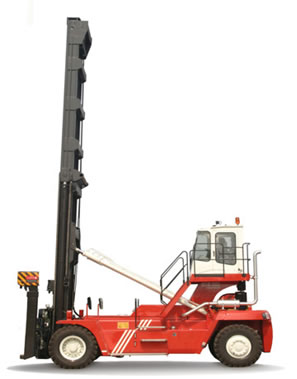

三一集装箱空箱堆高机参考图
三一集装箱空箱堆高机SDC90K8的主要技术参数
|
型 号 |
SDC90K8 |
|
整机 |
|
|
总长 |
6970 mm |
|
总宽 |
4200 mm |
|
最小高度 |
11890 mm |
|
整车质量 |
40000 kg |
|
负载能力 |
|
|
额定载荷 |
9000 kg |
|
最大堆跺层数 |
8层（8′6″） |
|
载荷中心 |
1220 mm |
|
发动机 |
|
|
型号 |
VOLVO – TAD720VE |
|
型式 |
直列6缸、4冲程、涡轮增压、空－空中冷、直喷 |
|
控制方式 |
CAN总线的ECU控制系统 |
|
额定功率 |
175 kw/2300 r/min |
|
最大扭矩/转速 |
854 Nm/1400rpm |
|
尾气排放标准 |
欧 Ⅱ 级 |
|
平均耗油率 |
199g/kwh |
|
吊具 |
|
|
型号 |
ELME588或SDJ90 |
|
侧移距离 |
±600 mm |
|
最大承载 |
9000 Kg |
|
适用范围 |
20ˊ～40ˊ国际标准集装箱 |
|
吊运对象 |
20ˊ～40ˊ国际标准集装箱 |
|
门架 |
|
|
最大起升高度 |
19000mm |
|
倾角（前/后） |
2°/ 4° |
|
最大起升速度（空载/负载） |
550/550 mm/s |
|
最大下降速度（空载/负载） |
460/550 mm/s |
|
最大行驶速度（空载/负载） |
25 km/h |
|
爬坡能力（空载/负载） |
25/20 % |
|
最大牵引力 |
125 kN |
|
最小转弯半径 |
6000 mm |
|
轴距 |
4550 mm |
|
最小离地间隙 |
350 mm |
|
轮胎尺寸 |
14.00-24 |
|
驾驶室噪声 |
≤74 dB |
|
驾驶室温度 |
15～25℃ |
|
液压系统 |
|
|
液压作业系统额定压力 |
25 Mpa |
|
液压行走系统最大压力 |
40 Mpa |
|
液压系统总排量 |
400 ml/r |
|
行走系统排量 |
270 ml/r |
|
工作系统排量 |
130 ml/r |
|
控制方式 |
|
|
行车制动 |
液压 + 鼓式制动 |
|
驻车制动 |
弹簧制动、液压释放 |
|
变速形式 |
全液压无级变速 |
|
转向方式 |
液压伺服助力 |
|
润滑 |
|
|
润滑方式 |
手动润滑 |

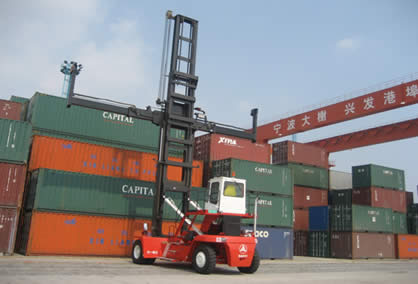

三一集装箱空箱堆高机作业图
